Les véhicules étant de plus en plus sophistiqués, diagnostiquer des problèmes électriques représente un tout nouveau défi pour les ateliers de réparation automobile. Les voitures et camions modernes, en particulier les véhicules électriques (VE) et ceux dotés de systèmes avancés d’aide à la conduite (ADAS), sont équipés de faisceaux complexes et de systèmes interconnectés. Pour les techniciens, comprendre et dépanner ces systèmes rapidement et avec précision est essentiel pour maintenir les véhicules en bon état de marche et limiter les temps d’immobilisation.

Les schémas de câblage interactifs avancés de Mitchell 1 facilitent la navigation dans cette complexité en simplifiant le processus de diagnostic et en accélérant les réparations. Découvrons ensemble l’importance des schémas de câblage, les défis qu’ils permettent de relever, et comment les solutions Mitchell 1 aident les techniciens à garder une longueur d’avance.

Pourquoi les schémas de câblage sont cruciaux dans les véhicules d’aujourd’hui

Pensez au système électrique d’un véhicule comme à une toile d’araignée composée de fils, de composants et de circuits fonctionnant tous ensemble. Lorsqu’un problème survient (capteur défectueux, fusible grillé ou défaut de masse) les techniciens ont besoin d’un plan d’attaque pour localiser l’origine. C’est là qu’interviennent les schémas de câblage.
Les schémas de câblage illustrent en détail comment chaque composant électrique d’un véhicule est relié aux autres. Ils sont indispensables car ils :

• Aident à identifier les défauts : En suivant le cheminement du courant électrique, les techniciens peuvent repérer précisément où se situe la panne.
• Font gagner du temps : Plutôt que de deviner ou de démonter plusieurs systèmes, les techniciens peuvent s’appuyer sur les schémas pour cibler rapidement l’origine du problème.
• Réduisent les erreurs : Une compréhension claire du câblage évite les réparations inutiles ou le remplacement de pièces qui fonctionnent correctement.

Un défi grandissant : les VE et les systèmes ADAS
Les véhicules modernes sont plus technologiques que jamais. Les VE comptent moins de pièces mécaniques que les véhicules thermiques, mais intègrent des systèmes électriques très complexes qui nécessitent des compétences spécifiques. De plus, les véhicules équipés de systèmes ADAS s’appuient sur un ensemble de capteurs, caméras et modules de commande reliés par un réseau de câbles sophistiqué.

Défis liés aux VE :

• Systèmes haute tension : Les batteries haute tension exigent une attention particulière et des outils spécifiques.
• Diagnostics différents : Diagnostiquer une panne sur un VE nécessite l’analyse de données issues de logiciels spécialisés, souvent inconnus des mécaniciens traditionnels.

Défis liés aux systèmes ADAS :

• Systèmes interconnectés : Des fonctions comme l’alerte de franchissement de ligne ou le freinage automatique reposent sur plusieurs systèmes interagissant ensemble. Si un capteur tombe en panne, c’est l’ensemble du système qui peut être impacté.
• Parcours de câblage complexes : Le diagnostic nécessite souvent de suivre les fils sur plusieurs schémas, ce qui prend du temps et peut prêter à confusion.

Comment Mitchell 1 révolutionne la donne avec ses schémas de câblage interactifs

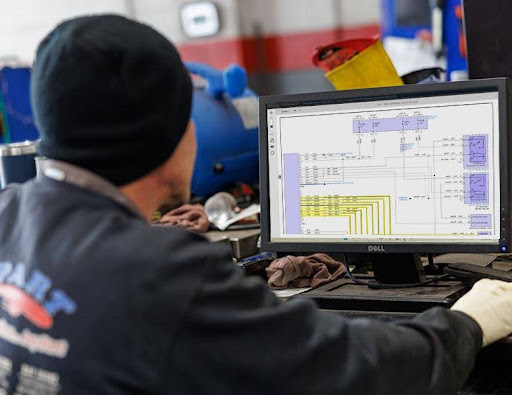

Mitchell 1 a changé la façon dont les techniciens consultent les schémas de câblage grâce à ses schémas de câblage interactifs avancés. Ces schémas primés font partie des fonctionnalités clés de notre plateforme ProDemand, qui couvre aujourd’hui 98 % de l’ensemble des véhicules électriques et hybrides du marché.
Les schémas proposent une navigation intuitive et des fonctions interactives qui facilitent et accélèrent le diagnostic. Voici comment :

Navigation fil à fil
Traditionnellement, lorsqu’un fil était relié à un autre schéma, les techniciens devaient le rechercher manuellement, ce qui faisait perdre un temps précieux. Désormais, avec la navigation fil à fil de Mitchell 1, ils peuvent passer d’un schéma à l’autre en un seul clic. Cela leur permet de rester concentrés sur le problème sans perdre le fil.
Avantage : une navigation fluide qui fait gagner du temps et évite les confusions.

Recherche de connecteurs, de masses et de jonctions
Mitchell 1 facilite la localisation des connecteurs, des masses et des jonctions grâce à une fonction de recherche intégrée dans les schémas. Une fois l’élément trouvé, il suffit de cliquer dessus pour accéder immédiatement aux informations de réparation associées, y compris les vues des connecteurs et les procédures de remplacement.
Avantage : un accès plus rapide aux informations critiques, pour un gain de temps considérable.

Liens interactifs sur les composants
Chaque composant du schéma est un lien actif qui renvoie à des informations détaillées. Besoin de localiser un capteur ? Cliquez simplement dessus dans le schéma, et le système vous dirige vers la documentation technique correspondante.
Avantage : un accès instantané aux données techniques, pour une meilleure efficacité.

Accès à l’historique pour une navigation rapide
Les techniciens peuvent consulter jusqu’à 10 schémas récemment ouverts, ce qui leur permet de revenir facilement en arrière sans perdre leur progression. C’est particulièrement utile lors d’un diagnostic complexe nécessitant la consultation de plusieurs schémas.
Avantage : plus besoin de repartir de zéro — il suffit de revenir à l’étape précédente.

Un impact concret : gain de temps et précision améliorée
Dans un environnement de réparation automobile rapide, le temps, c’est de l’argent. Les ateliers doivent remettre les véhicules sur la route rapidement pour satisfaire leurs clients et éviter les périodes d’inactivité. Grâce aux schémas interactifs de Mitchell 1, les techniciens peuvent :

• Accélérer le diagnostic : Passer rapidement d’un schéma à l’autre et cibler le problème sans perte de temps.
• Réduire les erreurs de diagnostic : Des schémas détaillés limitent le risque de passer à côté d’un détail essentiel.
• Rester à jour avec les nouvelles technologies : Mitchell 1 met continuellement à jour ses données pour couvrir les nouveaux modèles, VE et technologies ADAS, garantissant des informations toujours à jour.

La plateforme de réparation ProDemand de Mitchell 1 pousse encore plus loin ces schémas de câblage. Accessible en ligne, elle fournit des procédures de diagnostic pas à pas, pour aider les techniciens à identifier et résoudre les problèmes — même les plus complexes.

Fonctionnalités clés :

• Circuits surlignés : Les circuits associés sont automatiquement mis en évidence pour en faciliter le repérage.
• Affichage plein écran : Il est possible d’agrandir les schémas pour une meilleure visibilité, sans perdre le contexte.
• Recherche par code de défaut (DTC) : Entrez un code DTC pour accéder directement au schéma de câblage correspondant.

Rester en tête dans un secteur en constante évolution
Avec la généralisation des VE et des véhicules équipés de systèmes ADAS, les techniciens doivent constamment se tenir à jour. Grâce aux mises à jour régulières de Mitchell 1, les schémas de câblage et les données de réparation restent fiables et pertinentes. Cela permet aux techniciens d’offrir un service de qualité tout en s’adaptant aux évolutions technologiques du secteur automobile.

En résumé : pourquoi Mitchell 1 est la référence en matière de schémas de câblage
Dans le paysage automobile actuel, les techniciens ont besoin d’outils qui facilitent leur travail et renforcent leur précision. Les schémas de câblage interactifs avancés de Mitchell 1 leur apportent tout ce dont ils ont besoin pour diagnostiquer et réparer efficacement même les systèmes électriques les plus complexes.
En rendant les schémas plus interactifs, intuitifs et facilement consultables, Mitchell 1 aide les techniciens à gagner du temps, à éviter les erreurs et à suivre le rythme des nouvelles technologies.
Que vous travailliez sur une voiture thermique traditionnelle, un VE à la pointe ou un véhicule équipé de systèmes ADAS, les schémas de câblage Mitchell 1 vous donnent toutes les clés — directement à portée de main.

Envie d’en savoir plus ?
Planifiez une démonstration gratuite sur : https://get.mitchell1.com/autosphere
